 詳細說明
工作原理：
　　隔膜式氣壓罐是由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔
開，當外界有壓力的水充入隔膜式氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣
體定律，氣體受到壓縮后體積變小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓
出罐體。

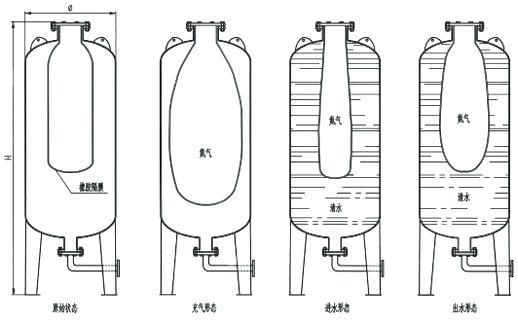

罐內橡膠隔膜工作變化示意圖：


適應范圍：
　　隔膜式氣壓罐廣泛應用于中央空調循環水穩壓，蒸水供應膨脹系統，采暖統循環水補水穩壓，
消防給水系統補水穩壓，變頻給水穩壓，鍋爐補水，氣壓式給水等場合。
設備特點：
•  罐內部隔膜結構保證了水不與罐壁接觸，因此罐壁內部無銹蝕，外部無凝露現象，使用壽命大
大延長。
•  橡膠隔膜可舒張 20 萬次以上，充氣后可長期使用。
•  可以有效的平緩水系統中的壓力波動，減少水泵的起停頻率。
•  隔膜為食品級天然橡膠隔膜可以應用在飲用水系統中。

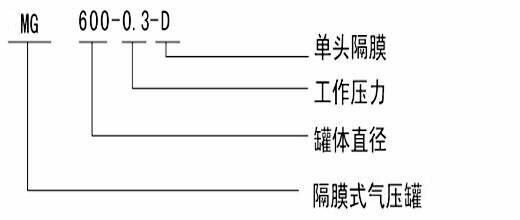

型號表示及說明：

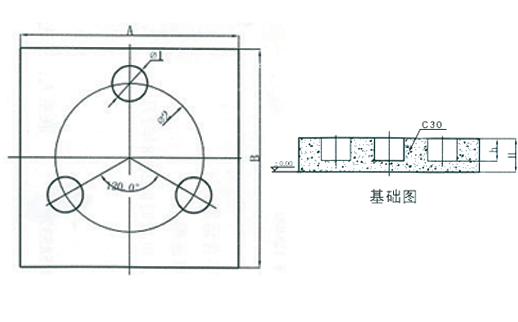

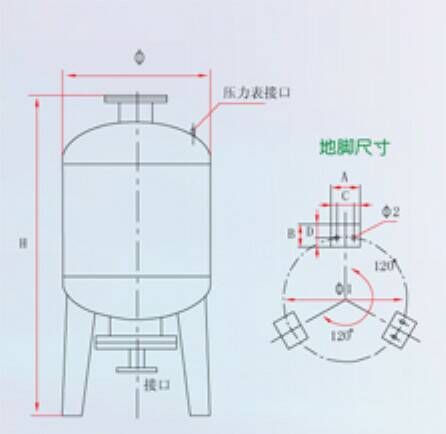

外型尺寸：


隔膜式氣壓水罐選型計算：
1、隔膜式氣壓水罐容積的確定
1.1氣壓罐總?cè)莘e可按下式計算：
　V＝βV×1(1-ab)
　式中V——氣壓罐的總?cè)莘e（m3)
　　　V×1——氣壓罐內的水容積（m3)
　　　ab——氣壓罐的工作壓力比；在一般情況下宜采用0.65～0.85
　　　β——氣壓罐的容積系數，隔膜式氣壓罐宜為1.05
1.2 在知道泵的流量和泵的功率的情況下，也可以通過下式計算出系統中所需要的氣壓罐的總?cè)?nbsp;
積：
　Vt=k.Amax.(Pmax+1)(Pmin-1)/(Pmax-Pmin)(Pprec+1)
　式中Vt=總?cè)莘e（L）
　　　k根據泵的功率總結的調節容積的系數
　　　Amax=泵的流量（L/min）
　　　Pmax=停泵壓力（即停泵時的最大壓力）（bar)(1bar=0.1Mpa)
　　　Pmin=啟泵壓力（即開泵時的最小壓力）（bar)
　　　Pprec=預壓力
k系數：

1.3 氣壓罐的最低工作壓力應按管網最不利處給水點所需水壓計算確定，采用下式計算：　
　p1=(h1+h2+h3+h4)/102
　式中p1——氣壓罐最低工作壓力（Mpa)
　　　h1——水源最低水位至管網最不利給水點的高度差
　　　h2——由水源最低水位至管網最不利給水點的管路沿程水損失
　　　h3——由水源最低水位至管網最不利配水點的管路局部水頭損失;
　　　h4——最不利給水點用水設備的流出水頭.
1.4氣壓罐最高工作壓力可采用下式計算：
　p2=(p1+0.098)/ab-0.098
　式中p2——氣壓罐最高工作壓力（Mpa)
　其它符號與前同
2、生活、生產氣壓給水系統中所需要的氣壓罐調節容積可按下式計算：
　Vx=β·C qb/4nmax
　式中Vx——罐內水的調節容器(m3)
　　　β——容積附加系數，隔膜式氣壓水采用1.05。
　　　qb——水泵出水量(m3/s);當罐內為平均壓力時,水泵出水量不應該小于罐網最大小時流量
的1.2倍;
　　　4nmax——水泵在一小時內啟動的次數,宜采用6～8次;
　　　C——安全系數,宜采用1.0～1.5次.
工作水泵的計算流量qb應當是工作泵組中最大一臺水泵在h=(p1+p2)/2時的流量,且該值應在水泵
曲線的高效范圍內.
3．消防系統中隔膜式氣壓罐的貯水容積、穩壓水容積、緩沖水容積計算選型。
消防穩壓系統中隔膜式氣壓罐的總?cè)莘e可按下式計算：
　V=βVxf/(1-αb)
　 式中V――消防氣壓罐總?cè)莘e（m3）
　　　 Vxf—消防水總?cè)莘e，等于消防貯水容積、穩壓水容積、緩沖水容積之和（m3）；
　　　 β――氣壓罐的容積系數，隔膜式氣壓罐宜為1.05；
　　　 α――工作壓力比，宜在0.5-0.9范圍內取值。
　　氣壓罐貯水容積和穩壓水容積應滿足消防給水的要求。消火栓給水系統中消防氣壓罐貯水容
積不得少于300L。自動噴水滅火系統中消防氣壓罐貯水容積不得少于150L。消火栓給水系統與自
動噴水滅火系統合用的消防氣壓罐，貯水容積不得少于450L,穩壓水容積不得少于50L。最低工作
壓力p1，應保證最不利處消火栓水**的充實水柱或自動噴水滅火噴頭所需水壓的要求。緩沖水容
積下限水位壓力ps1與貯水容積上限水位壓力p2的壓差△p，一般可取0.05Mpa。穩壓水容積上，下
水位的壓力差△ps應不小于0.05 Mpa。
設備的使用、安裝：
1. 隔膜式氣壓水罐可直接并聯在給水管路上，給水管道上應安裝閥門，罐體底部須安裝排污閥。
2.安放隔膜式氣壓水罐的房間或場所，應有排水設施，采光和通風良好，環境少灰塵，無腐蝕性
氣體，且不致凍結。環境溫度宜為5-40℃，空氣相對濕度不宜大于85％，水溫不超過60℃。
3. 隔膜式氣壓水罐室外設置時，應有防雨，防曬及防潮設施，并有在寒冷季節不致凍結的技術措
施。
4. 灌頂至建筑結構最低點的距離不宜小于0.3m，罐壁與墻面的凈距不得小于0.5m。罐體禁止受到
強烈振動或沖擊。
5. 當作為消防定壓或氣壓給水設備使用時，如水泵出現頻繁起動現象，應及時檢查罐內氣體壓力
指示。
6. 罐內充入的氣體不能含有油份，以防止橡膠隔膜加速老化
