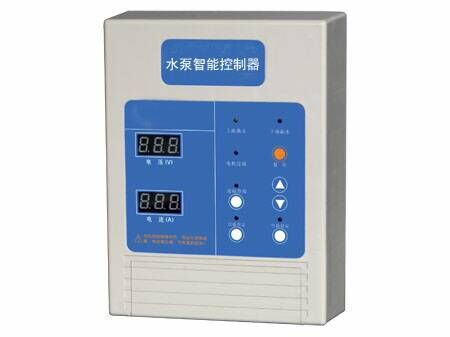

詳細說明
產品特點
　  額定工作電壓：AC220V/50HZ
　  匹配電機功率：0-2.2KW
　  采用數碼芯片控制，集上、下液位和壓力自動控制于一體
　  具有過載、空載（干轉）保護功能
　  國內首創故障記憶功能，10次故障原因可輕易查閱
　  人性化設計，體積小，安裝方便
　  六道工藝檢驗，120小時動態故障模擬充分老化
　
主要技術指標
   堵轉動作時間： ≤1.5秒
   空載保護動作時間： ≤20秒
   本機功率損耗：靜態功率：3.5W，動態功率：4.5W
   過流動作時間： 1秒→1分鐘（反時限特性：電流越大時間越短）
   液位控制方式：脈沖電極探頭檢測，訊號控制距離≤1000米
   壓力控制方式：電接點壓力表、常開常閉型壓力開關、浮球液位開關

產品廣泛應用于
　  產品廣泛應用于深井泵、潛水泵、排污泵、管道泵、增壓泵、多級泵、離心泵等；應用于生活供水、地下排污、高樓供水等。

單相系列—安裝步驟  　  　
　
1、將控制器固定在墻壁上，打開接線盒，按標簽提示接好電源、水泵以及探頭線。注意探頭線不能短路，不能挨著水池壁。如用空載保護，則不能接下水池訊號線。
2、開機：連接好所有的線后，把控制器底端的開關，撥至“自動”，水泵即可開機。用戶可以用底端的“自動/停止”鍵來開啟水泵或關閉運行的水泵，但此時請注意，控制器內帶電，請注意安全！
3、過載設定：先開機讓水泵正常工作后，記下水泵的工作電流值，再按“過載設定/確認”鍵，此時“過載設定/確認”鍵上端指示燈亮，再按“▲/↓”鍵， 將電流表數值調整為您記下的電流值，再按“過載設定/確認”鍵，此時指示燈滅即可。
4、空載設定：先關閉水源，開機，讓水泵空轉（1分鐘左右），記下水泵的空轉電流值，再按“空載設定/確認” 鍵，此時“空載設定/確認”鍵上端指示燈亮，再按“▲/↓”鍵， 將電流表數值調整為您記下的電流值，再按“空載設定/確認”鍵，此時指示燈滅即可。空載電流也可以按正常工作電流之0.85倍設置。
5、空載設定出廠默認值為0，此時下水池可用訊號線進行控制，如果空載值一經設定（不為0），下水池訊號線將不起作用。
6、壓力接法：將控制器“壓力、水池”選擇開關(在訊號線接線端子上端）撥 到“壓力” 檔，然后將上水池訊號線高中低水位與電接點壓力表高中低壓力位對接。
8、復位：控制器電壓電流指示燈閃爍，提示有過載時，請務必先排除故障，再按復位鍵，水泵才能恢復工作。
9、安裝環境要求及注意事項：
a、訊號線安裝：三個探頭不能短路、不能挨著池壁，延長訊號線時，請用防水膠布確保接駁良好；
b、安裝時請關閉電源，先將水泵電源線與控制器連接好，然后接好上、下水池訊號線，再設置過載和空載保護，務必接地線！
f、控制器請安裝在室內，避免太陽直接爆曬，或者淋雨；
g、使用 溫 度：-10℃至40℃
濕 度：相對濕度不大于90%
海拔高度：不超過2000M

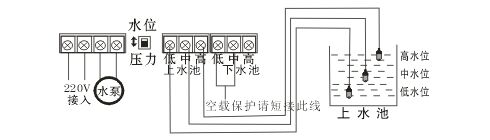

1、上下水池供水接法(一)



檸檬歲月 00:24:24
　 ★注意：
設置空載保護后，下水池不能接探頭。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機，低水位訊號線起回路作用。

　

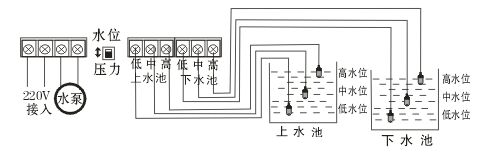

　  2、上下水池供水接法(二)


★注意：
下水池用訊號線需跟廠家另行訂購，不能設置空載（即空載為000）。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機。下水池滿至高水位時會開始抽水，抽到中水位時會停機，即缺水保護。上、下水池之低水位訊號線都是起回路作用。

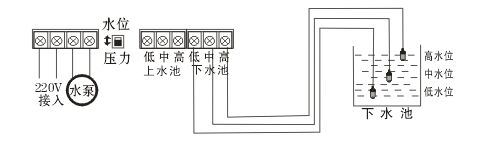

3、排污式供水接法
★注意：
水滿到高水位時會開始排水，一直排到中水位會停機，低水位訊號線起回路作用。

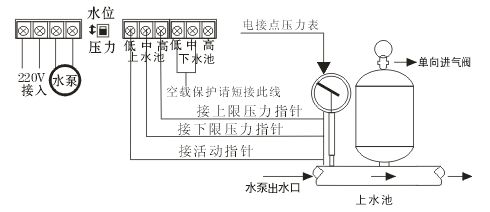

 4、恒壓接法
　
　  ★注意：
水壓降到下限壓力指針時會開始啟動增壓，一直增壓到上限壓力指針時會自動停機，活動指針起回路作用。請注意選用合適大小的壓力罐，如果壓力罐太小，會引起水泵頻繁起動。
